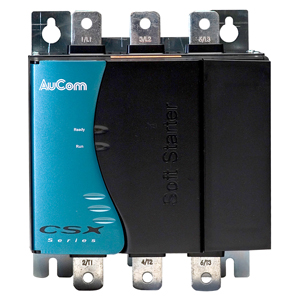

CSX-075-V4-C1 Устройство плавного пуска (200-440VAC, 75кВт)
Технические характеристики
- Напряжение питания 3-фазное 200 ~ 440 VAC
- Напряжение питания цепей управления Модификация (С1) 110 ~ 240 VAC или 380 ~ 440 VAC, модификация (C2) 24 VAC/VDC
- Степень защиты IP00
- Рабочая температура −10°С … +60°С
- Габаритные размеры (ШxВxГ) 240мм x 200мм x 214мм
- Вес 6,1 кг
- Назначение Шунтируемый контактором полупроводниковый пускатель
- Номинальная мощность 75 кВт
- Частота сети питания 45 ~ 66 Гц
- Номинальное напряжение изоляции, Ui 600 VAC
- Управляющий вход ПУСК 01 NO, 300 VAC
- Управляющий вход ПУСК 02 NC, 300 VAC
- Релейный выход главного контактора NO, 6 А, 30 VDC resistive / 2 А, 400 VAC, АС11
- Дополнительный релейный выход NO, 6 А, 30 VDC resistive / 2 А, 400 VAC, АС11
- Пульт дистанционного управления Опция
- Интерфейсы Modbus, Profibus, DeviceNet, AS-I Опция
- Время разгона (время нарастания напряжения) Есть
- Останов на выбеге Есть
- Останов с замедлением Есть
- Контроль напряжения питания Есть
- Контроль частоты сети Есть
- Контроль обмена при коммуникации Есть
Артикул: CSX-075-41
108 965.00 руб
- В наличии, шт. 0
- Удал. склад, шт. 0
В зависимости от объема закупки предоставляются скидки.
Свяжитесь с менеджером по продажам.
Цена указана с учетом НДС
- ОПИСАНИЕ
- Документация раздела
CSX-075-V4-C1 Устройство плавного пуска (200-440VAC, 75кВт)
Устройства плавного пуска серии CSX включает две модели - CSX и CSXi. Эти модели имеют одинаковый ряд типономиналов мощности и механическую конструкцию, но отличаются набором функциональных возможностей. Обе модели имеют встроенный шунтирующий контактор. В моделях серии CSX естественный способ охлаждения.Устройства плавного пуска серии CSX обеспечивают мягкий (безударный ) пуск и останов двигателя методом плавного нарастания / спада напряжения в течении заданного времени. Устройства CSX идеально подходят для несложных применений в новом или модернизируемом оборудовании. Устройства плавного пуска серии CSX предназначены для легкого и нормального режимов пуска и должны использоваться совместно с устройствами защиты двигателя. Конструкция устройств позволяет монтировать их вплотную друг к другу без боковых зазоров, а так же устанавливать горизонтально.
Устройства плавного пуска серии CSXi осуществляют контроль и ограничение тока при пуске и останове двигателя, а так же обеспечивают защиту двигателя по току во всех режимах работы. Простая настройка с помощью поворотных переключателей, возможность задания рампы и ограничения тока при пуске, наличие основных защит и невысокая цена делают серию CSX-i наилучшим решением для большинства применений. УПП CSX-i предназначены для легкого и нормального режимов пуска.
Основные достоинства устройств плавного пуска CSX и CSX-i AuCom
- Диапазон номинальных токов: 18 ~ 200 А
- Подключение двигателя - линейное (3х-проводное)
- Устройства серии CSX имеют 3 поворотных переключателя, с помощью которых задается: начальное напряжение, время пуска и время останова
- CSX-i имеет 7 поворотных переключателей, с помощью которых задается: номинальный ток двигателя, уровень ограничения тока, рампа токоограничения, время останова, класс охлаждения двигателя, чередование фаз и функция дополнительного реле, предельное время пуска
- Устройства серии CSX управляют двумя фазами, используя технологию векторного управления балансом полярности. Такая технология управления динамически балансирует полуволны тока различной полярности и делает выходной сигнал фактически симметричным, как при трехфазном управлении
- Все модели CSX и CSXi имеют встроенный шунтирующий контактор, который позволяет избежать нагрева устройства в процессе работы, и тем самым, отказаться от использования принудительной вентиляции шкафа и установки внешних электромагнитных контакторов
- Встроенный байпас делает установку проще и увеличивает общую рентабельность системы
- Возможность монтажа в шкафу управления или электрощите
- Устройства плавного пуска мощностью до 30 кВт может быть закреплено на DIN рейке
- CSX-i имеет защиту двигателя от перегрузки, которая основана на тепловой модели двигателя, ток двигателя постоянно контролируется и сравнивается с расчетным значением, при котором возможен перегрев двигателя.
- Диагностика состояния устройств плавного пуска CSX осуществляется при помощи 2-х светодиодных индикаторов, расположенных на лицевой панели
- Все модели CSX и CSXi имеют релейный выход включения сетевого контактора
- Программируемый выход (авария или работа) для CSXi
- Степень защиты IP20 (для моделей до 55 кВт), IP00 для моделей (для моделей 75 ~ 110 кВт)
Опции и аксессуары доступные для всех моделей устройств плавного пуска серии CSX и CSX-i
- Пульт дистанционного управления
- Интерфейсы связи Modbus, Profibus и DeviceNet
- Программное обеспечение для ПК
- Насосный модуль
- Защитные кожухи
