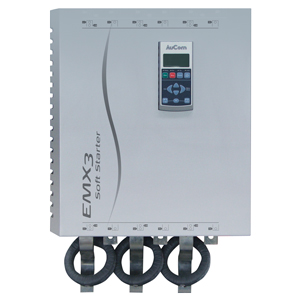

EMX3-0790C-V4-C1-H Устройство плавного пуска (200-440VAC, 790A, встр. байпас)

Технические характеристики

  • Напряжение питания 3-фазное 200 ~ 440 VAC
  • Степень защиты IP00
  • Рабочая температура −10°С … +60°С
  • Габаритные размеры (ШxВxГ) 545мм x 430мм x 302мм
  • Вес 53,5 кг
  • Аналоговый выход 0-20 mА или 4-20 mА
  • Частота сети питания 45 ~ 66 Гц
  • Номинальный рабочий ток 790 А
  • Допустимый ток короткого замыкания 85 кА
  • Номинальное напряжение изоляции, Ui 600 VAC
  • Номинальное импульсное напряжение, Uimp 4 кВ
  • Управляющее напряжение Модификация (С1) 110 ~ 240 VAC или 220 ~ 440 VAC, модификация (C2) 24 VAC/VDC
  • Шунтирование Нет
  • Панель управления Есть
  • Уровень напряжения, тока на входах 24 VDC, 8 mА
  • Вход: Пуск NO
  • Вход: Останов NC
  • Вход: Сброс NO или NC
  • Программируемые входы: Вход A, Вход B NO или NC
  • Вход термистора двигателя Отключение > 3,6 кОм, сброс < 1,6 кОм
  • Температурный вход PT100RTD Есть
  • Нагрузочная способность релейных выходов 10 А, 250 VAC
  • Реле работы NO
  • Программируемые выходы: Реле A NO
  • Программируемые выходы: Реле B, Реле C Перекидной
  • Дополнительный выход +24 V 0-20 mА или 4-20 mА
  • Модули передачи данных Опция
Артикул: EMX3-0790C-411
1 015 063.00 руб
  • В наличии, шт. 0
  • Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

  • ОПИСАНИЕ
  • Документация раздела

EMX3-0790C-V4-C1-H Устройство плавного пуска (200-440VAC, 790A, встр. байпас)

Устройства плавного пуска EMX3 компании AuCom используют новейшие технологии и обеспечивают полное управление режимами пуска, останова и защиты трехфазных асинхронных двигателей в диапазоне мощностей от 11 до 850 кВт с различными типами нагрузки.

Помимо режимов пуска с заданным ограничением тока и заданным наклоном кривой нарастания тока в EMX3 впервые в мире применен метод управления ускорением двигателя (XLR-8). Для различных прикладных задач и типов нагрузки можно выбрать между опережающим, постоянным или запаздывающим разгоном / замедлением. Данная функция есть только у AuCom, и она позволяет обеспечить более динамичные пуски и сглаженные остановы двигателя, что снижает непроизводительные простои оборудования и полностью устраняет гидравлические удары в системах тепло- и водоснабжения.

Устройства плавного пуска EMX3 AuCom просты в установке и вводе в эксплуатацию, а так же чрезвычайно удобны в работе и обслуживании. Для большинства применений достаточно установить только параметры меню быстрого запуска, на что требуется минимум времени. Информативные экраны панели управления помогут оператору быстро разобраться в настройках и диагностических сообщениях, точно указывающих на причину сбоя. Уникальная конструкция канала сигнальных проводов позволяет прокладывать их отдельно от силовых и делает монтаж простым и удобным.

Возможности и функции устройств плавного пуска серии EMX3

  • Диапазон номинальных токов: 23 ~ 1600А
  • Главное напряжение питания: 200 ~ 440 VAC или 380 ~ 690 VAC
  • Напряжение питания цепей управления: 100 ~ 220 VAC или 230 ~ 440 VAC, 24VDC/24VAC (опция)
  • Подключение двигателя 3-х проводное (линейное) или 6-проводное (внутри треугольника)
  • Шунтирование при помощи встроенного или внешнего байпас-реле
  • Выбор режима плавного пуска: адаптивное управление, ограничение тока, рампа тока
  • Выбор режима плавного останова: останов на выбеге, плавный останов с рампой по напряжению за интервал времени, адаптивное управление, торможение постоянным током
  • Съемная панель управления с защитой IP65
  • Удобный информативный графический ЖК дисплей
  • Вывод текстовых сообщений
  • Светодиоды состояния
  • Функция копирования параметров
  • Архив событий с установкой даты и времени
  • Рабочие счетчики (число пусков, часы наработки, кВтч)
  • Отслеживание эксплуатационных параметров (ток, напряжение, коэффициент мощности, кВтч
  • Функция работы с неисправным силовым тиристором в одной из фаз
  • Аварийная работа (блокировка защит)
  • Степень защиты IP20 или IP00 в зависимости от исполнения

Опции доступные для устройств плавного пуска серии EMX3

  • Дискретные выходы: 3 фиксированных, 2 программируемых
  • Релейные выходы: 1 фиксированный, 3 программируемых
  • Аналоговый выход
  • Встроенный вход PT100 RTD
  • Защита по отказу RTD и замыканию на землю
  • Модули передачи данных Modbus, Profibus, DeviceNet, Ethernet (Ethernet IP, Modbus TCP, Profinet) или USB

Функции настраиваемой защиты EMX3

  • Перегрузка двигателя
  • Превышение времени пуска
  • Низкий ток
  • Мгновенная перегрузка по току
  • Дисбаланс тока по фазам
  • Частота сети
  • Входное отключение
  • Термистор двигателя
  • неисправность силовой цепи
  • Чередование фаз
  • Сбой RS-485
  • Замыкание на землю (опция)

Инструкции по эксплуатации устройств плавного пуска серии EMX3 можно скачать в разделе Техническая информация
