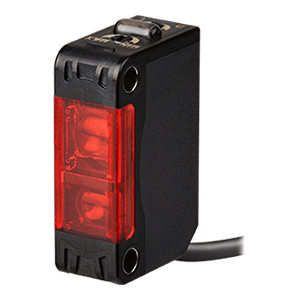

BJP100-BDT Фотодатчик для обнаружения печатных плат, диффузное отражение, расст. сраб. 100 мм, пучок свет прямоугольной формы (30×3 мм), с функцией подавления фоновых помех (BGS), на свет / на затемнение, NPN-выход с открытым коллектором, 12-24VDC

Технические характеристики

Применение Для обнаружения элементов на печатных платах
Расстояние срабатывания 100 мм
Источник света Красный светодиод (660 нм)
Режим срабатывания Отражение от объекта с подавлением заднего фона (BGS)
Время срабатывания Макс. 1,5 мс
Воспринимаемый объект Непрозрачный
Тип выхода Транзисторный выход
Управляющий выход Выход NPN с открытым коллектором
Режим работы переключатель на свет / на затемнение
Индикаторы Индикатор срабатывания (красный светодиод) и индикатор стабильного обнаружения (зеленый светодиод)
Кабель Диам. 3,5 мм, 3-проводной, 2 м
Источник питания 12-24 VDC
Степень защиты IP65 (стандарт МЭК)
Рабочая температура −20°С ... +50°С
Вес 105 г

Артикул: A1650000236R

8 100.00 руб

В наличии, шт. 0
Удал. склад, шт. 1

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

BJP100-BDT Фотодатчик для обнаружения печатных плат, диффузное отражение, расст. сраб. 100 мм, пучок свет прямоугольной формы (30×3 мм), с функцией подавления фоновых помех (BGS), на свет / на затемнение, NPN-выход с открытым коллектором, 12-24VDC

Фотоэлектрические датчики серии BJP обладают оптимальными характеристиками для обнаружения печатных плат (PCB) с помощью пучка света прямоугольной формы (30×3 мм), а также функцией подавления фоновых помех (BGS). Эти датчики обеспечивают точное и стабильное обнаружение печатных плат, независимо от наличия отверстий, выступов или посторонних включений на этих платах. Настройка параметров выполняется просто благодаря переключателю режима работы и регулируемому расстоянию срабатывания.

Основные характеристики датчиков серии BJP

Использование пучка света с размерами 30×3 мм обеспечивает точное и стабильное обнаружение печатных плат, независимо от наличия отверстий, выступов, посторонних включений или ошибок на этих платах.
Функция подавления заднего фона (BGS) гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
Расстояние срабатывания: от 10 до 100 мм (регулируемое расстояние: от 20 до 100 мм)
Переключатель режима работы - на свет / на затемнение
Встроенная защита от неправильного подключения полярности и защита выхода от перегрузки по току (короткого замыкания)
Степень защиты IP65 (стандарт МЭК)
