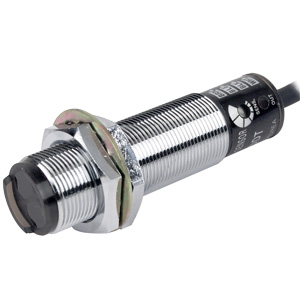

BR100-DDT-P - Снят с производства!, замена на BRQM100-DDTA-P Фотодатчик цилиндрического типа, диффузионный, корпус латунь М18х1, выход PNP, питание 12-24VDC, длина 67 мм, расст. сраб. до 100 мм. режим работы - на свет / на затемнение, с рег. чувств. IP66

BR100-DDT-P - Снят с производства!, замена на BRQM100-DDTA-P Фотодатчик цилиндрического типа, диффузионный, корпус латунь М18х1, выход PNP, питание 12-24VDC, длина 67 мм, расст. сраб. до 100 мм. режим работы - на свет / на затемнение, с рег. чувств. IP66

Технические характеристики

Индикаторы красный светодиод
Расстояние срабатывания 100 мм
Источник света инфракрасный светодиод (940 нм)
Тип срабатывания диффузное отражение
Время срабатывания макс. 1 мс
Воспринимаемый объект полупрозрачный, непрозрачный
Выход PNP с открытым коллектором
Режим работы на свет/на затемнение (по выбору)
Регулятор чувствительности встроенный
Кабель диаметр 5 мм, 4 жилы, длина 2 м
Степень защиты IP66 (IES стандарт)
Источник питания 12-24 В= ±10% (макс. пульсация 10 %)
Рабочая температура −10°С ... +60°С
Габаритные размеры длина 74 мм
Вес 120 г

Артикул: A1650000128

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

BR100-DDT-P - Снят с производства!, замена на BRQM100-DDTA-P Фотодатчик цилиндрического типа, диффузионный, корпус латунь М18х1, выход PNP, питание 12-24VDC, длина 67 мм, расст. сраб. до 100 мм. режим работы - на свет / на затемнение, с рег. чувств. IP66

Фотоэлектрические датчики серии BR обладают превосходными характеристиками по расстоянию срабатывания (20 м) и помехозащищенности с цифровой обработкой сигнала. Они поддерживают различные способы обнаружения, включая диффузное отражение, отражение от зеркала, на пересечение луча, диффузное отражение с узконаправленным лучом, за счет чего могут использоваться в различных рабочих условиях.

Дальность обнаружения до 20 м (датчики с приемом прямого луча)
Превосходная помехоустойчивость благодаря применению цифровой обработки сигнала
Высокое быстродействие – время срабатывания менее 1 мс
Встроенная защита от короткого замыкания (перегрузки по току) на выходе и переполюсовки в цепи питания
Возможность использования в условиях ограниченного пространства (модели с узконаправленным лучом)
Внешняя регулировка чувствительности (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта)
Выбор режима срабатывания (на засветку / на затемнение) путем коммутации управляющего входа (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта)
Превосходная нагревостойкость моделей со стеклянной оптикой (BR4M)
Класс защиты корпуса IP66 (стандарт IEC)

Фотоэлектрические датчики серии BRQ в цилиндрическом корпусе диаметром 18 мм доступны в различных исполнениях: расположение чувствительной части (спереди, сбоку), материал корпуса (нержавеющая сталь SUS316L, никелированная латунь, пластик), типоразмеры (стандартный корпус, укороченный корпус). Благодаря широкому разнообразию исполнений обеспечивается возможность применения датчиков в самых разных системах и средах. Датчики этой серии отличаются увеличенным расстоянием срабатывания (до 30 м), высокой точностью обнаружения, превосходной устойчивостью к воздействию помех и окружающего света. Благодаря наличию функции подавления взаимных помех датчики можно устанавливать вблизи друг друга. За счет степени защиты IP67 обеспечивается устойчивая и безошибочная работа датчика в сырых и запыленных средах. Модели, обладающие степенью защиты IP69K, можно использовать в водяных системах, а также в запыленных средах с высоким давлением и повышенной температурой.

Основные характеристики

Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения
Защита от неправильной полярности подключения и от перегрузки (короткого замыкания) цепи питания/выхода
Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча)
Регулятор чувствительности
Переключение между режимами «на свет» / «на затемнение» с помощью кабеля управления

Датчики с фронтальной чувствительной частью: серии BRQT, BRQM, BRQP

Корпуса из различных материалов: нержавеющая сталь (SUS316L), металл (никелированная латунь), пластик
Увеличенное расстояние срабатывания: 30 м (датчики, срабатывающие при пересечении луча)
Различные типоразмеры:
- BRQT, BRQM: стандартный корпус
- BRQP: стандартный корпус, укороченный корпус
Степень защиты:
- BRQT: IP67 (стандарт МЭК), IP69K (стандарт DIN)
- BRQM, BRQP: IP67 (стандарт МЭК)

Датчики с боковой чувствительной частью: BRQPS
