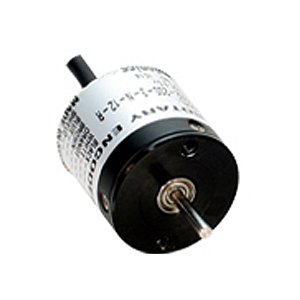

E20S2-360-3-N-5-S Энкодер инкрементальный диаметр корпуса = 20мм, выступающий вал 2 мм, разрешение 360 имп на 1 оборот, 3 фазы A,B,Z , выход NPN, питание 5VDC, кабель сбоку.

Технические характеристики

  • Выход управления NPN-выход с открытым коллектором
  • Ток нагрузки макс. 30 мА
  • Время отклика (подъем/спад) макс. 1 мкс
  • Макс. частота отклика 100 к Гц
  • Потребляемый ток (без нагрузки) макс. 60 мА
  • Частота вращения макс. 6000 об./мин
  • Подключение кабель сбоку
  • Источник питания 5 VDC
  • Рабочая температура −10°С ... +70°С
  • Вес 35 г
  • Диаметр вала 2 мм
  • Разрешение 360 имп./оборот
  • модель с выступающим валом
  • Диаметр вала 8 мм
  • Модель с полым несквозным валом
  • Максимальная частота отклика 50 кГц
  • Кабель кабель без разъема, расположен на задней панели
Артикул: A2500002026R
16 340.00 руб
  • В наличии, шт. 0
  • Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

  • ОПИСАНИЕ
  • Документация раздела

E20S2-360-3-N-5-S Энкодер инкрементальный диаметр корпуса = 20мм, выступающий вал 2 мм, разрешение 360 имп на 1 оборот, 3 фазы A,B,Z , выход NPN, питание 5VDC, кабель сбоку.

Инкрементальные датчики углового перемещения с выступающим валом серии E20S отличаются сверхкомпактными размерами (диаметр 20 мм) и сверхмалой массой, что позволяет максимально эффективно использовать рабочее пространство. Приборы этой серии превосходно подходят для использования в условиях ограниченного пространства на низко- и высокоточном оборудовании, минимизируя момент инерции вала(макс. 0,5 г·см²).

  • Разрешение (имп/об) : 100, 200, 320, 360 (имеется модель с возможностью индивидуальной настройки)
  • Потребляемый ток: макс. 60 мА (без нагрузки)
  • Макс. допустимая частота вращения: 6000 об/мин
  • Выходной сигнал: каналы A, B, Z (усилитель-формирователь (RS422), каналы A, -A , B, -B , Z, -Z)
  • Управляющий выход : NPN-выход с открытым коллектором, выход напряжения, усилитель-формирователь (RS-422)
  • Размеры: внешний диаметр 20 мм, высота 20 мм, диаметр вала 2 мм
  • Напряжение питания : 5 В= ±5% , 12 В= ±5%
