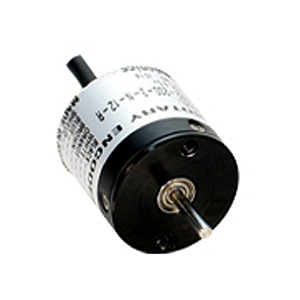

E20S2-360-3-V-5-R Энкодер инкрементальный, корпус D=20мм, выступающий вал d=2мм, разрешение 360 имп./об., Выход - PNP (выход по напряжению), 3 фазы (A, B, Z), питание 5VDC, IP50, кабель 1 м сзади

Технические характеристики

Выход управления выход напряжения
Ток нагрузки макс. 10 мА
Время отклика (подъем/спад) макс. 1 мкс
Макс. частота отклика 100 к Гц
Потребляемый ток (без нагрузки) макс. 60 мА
Частота вращения макс. 6000 об./мин
Подключение кабель на задней панели
Источник питания 5 VDC
Рабочая температура −10°С ... +70°С
Вес 35 г
Диаметр вала 2 мм
Разрешение 360 имп./оборот
модель с выступающим валом
Диаметр вала 8 мм
Модель с полым несквозным валом
Максимальная частота отклика 50 кГц
Кабель кабель без разъема, расположен на задней панели

Артикул: 34050500300121

19 010.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

E20S2-360-3-V-5-R Энкодер инкрементальный, корпус D=20мм, выступающий вал d=2мм, разрешение 360 имп./об., Выход - PNP (выход по напряжению), 3 фазы (A, B, Z), питание 5VDC, IP50, кабель 1 м сзади

Инкрементальные датчики углового перемещения с выступающим валом серии E20S отличаются сверхкомпактными размерами (диаметр 20 мм) и сверхмалой массой, что позволяет максимально эффективно использовать рабочее пространство. Приборы этой серии превосходно подходят для использования в условиях ограниченного пространства на низко- и высокоточном оборудовании, минимизируя момент инерции вала(макс. 0,5 г·см²).

Разрешение (имп/об) : 100, 200, 320, 360 (имеется модель с возможностью индивидуальной настройки)
Потребляемый ток: макс. 60 мА (без нагрузки)
Макс. допустимая частота вращения: 6000 об/мин
Выходной сигнал: каналы A, B, Z (усилитель-формирователь (RS422), каналы A, -A , B, -B , Z, -Z)
Управляющий выход : NPN-выход с открытым коллектором, выход напряжения, усилитель-формирователь (RS-422)
Размеры: внешний диаметр 20 мм, высота 20 мм, диаметр вала 2 мм
Напряжение питания : 5 В= ±5% , 12 В= ±5%
