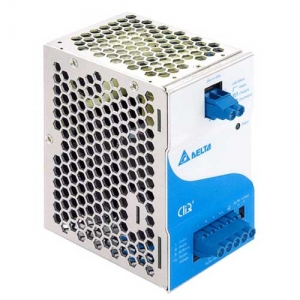

DRB-24V020ABN Буферный модуль для компенасации провалов напряжения, 24VDC, 20А, крепление на DIN-рейку, металлический корпус

DRB-24V020ABN Буферный модуль для компенасации провалов напряжения, 24VDC, 20А, крепление на DIN-рейку, металлический корпус

DRU - модуль бесперебойного питания раздельного типа (батареи приобретаются отдельно).

Модуль DRU предназначен для сохранения работоспособности системы управления при отключении основного питания в течение времени, определяющегося ёмкостью внешних аккумуляторов.

За счёт использования внешних аккумуляторов данный вариант ИБП существенно дешевле, чем интегрированные промышленные ИБП (со встроенными аккумуляторами).

Допускается использование аккумуляторов как на 24 VDC, так и 2-х соединённых последовательно аккумуляторов на 12 VDC. Максимальная рекомендованная ёмкость – 15 АЧ. Тип аккумулятора: запаянный свинцово-кислотный АКБ.

Максимальный ток разрядки, обеспечиваемый модулем DRU, составляет 40 Ампер. Модуль DRU применяется совместно со вторичными источниками питания типа DRP на 24-28 VDC.

• Легкий и не подверженный коррозии алюминиевый корпус
• Подходит для схем 24В (до 40A)
• Метод зарядки АКБ – постоянный ток 2 А (для зарядки АКБ 15 АЧ потребуется примерно 3,5 часа)
• Встроенная диагностика контактов шины постоянного тока, разрядки и ошибки батарей
• Светодиодная и релейная индикация: полная зарядка АКБ, зарядка АКБ, разрядка АКБ, отсутствие АКБ, переполюсовка на входе или со стороны АКБ
• Среднее время безотказной работы более 500,000 часов (в соответствии с Telcordia SR-332)
• Широкий диапазон рабочей температуры от -20°C до +60°C
• Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических загрязнителей

Модуль DRR предназначен для параллельного включения двух вторичных источников питания на одну нагрузку. В зависимости от соотношения напряжений питания источников возможны два режима работы модуля.

Первый режим, когда напряжение на одном источнике больше, чем на втором. Тогда первый источник берёт на себя всю нагрузку, а второй находится в резерве. Если первый источник выходит из строя, то тогда нагрузку берёт на себя второй источник питания.

Второй режим, когда оба источника питания имеют одинаковое напряжение. Тогда нагрузка распределяется равномерно между обоими источниками питания.

Следовательно, оба источника должны иметь регулировку выходного напряжения.

• Косвенная адресация сигналов реле
• Встроенная диагностика двух шин постоянного тока с индикаторами и сигнальным выходом
• Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических загрязнителей
• Созданы в соответствии с жесткими требованиями промышленных условий эксплуатации для работы на потенциально опасных производствах (Class I Div. 2)
• Простота подключения клемм
• Широкий диапазон входного/выходного напряжения: 22-60 В пост. тока
• Легкий и не подверженный коррозии алюминиевый корпус, даже при наличии глубохих царапин

DRB - буферные модули для компенсации провалов напряжения. Модуль DRB представляет собой конденсаторную батарею со схемой управления и защиты, который предназначен для компенсации кратковременных провалов напряжения («морганий») в цепях 24 VDC.

• Возможно паралельное подключение нескольких модулей для увеличения времени буферизации
• Легкий и не подверженный коррозии алюминиевый корпус
• Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических загрязнителей
• IP20
• Надежная внутренняя защита от перенапряжения, перегрузки и перегрева
• Соответствует международным стандартам безопасности
