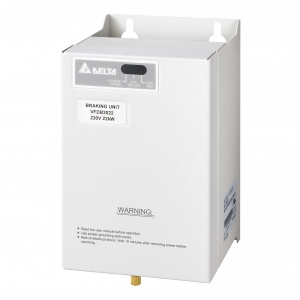

VFDB2015 Тормозной модуль

VFDB2015 Тормозной модуль

При торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме) вследствие чего напряжение в звене постоянного тока повышается. Преобразователь пытается уменьшить напряжение, увеличивая выходную частоту, тем самым, уменьшая скольжение двигателя. Интенсивность замедления (торможения) в этом случае зависит от потерь мощности в преобразователе и двигателе.

ПЧ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для небольших не инерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично.

Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор.

Некоторые типоразмеры преобразователей имеют встроенные тормозные ключи. Для остальных требуется внешний тормозной модуль. Рекомендуемые тормозные модули и резисторы при коэффициенте использования 10% (ED) приведены в руководствах по эксплуатации на соответствующие ПЧ.

• Тормозные модули BUE - руководство пользователя (русский язык)
• Тормозные модули VFDB - руководство пользователя (русский язык)
• VFDB4132 Промежуточный электронный модуль руководство пользователя (русский язык)
