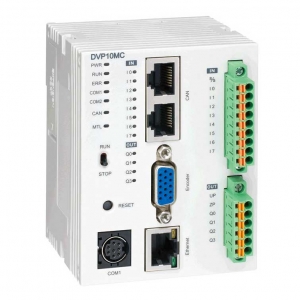

DVP10MC11T Управление скоростью, позиционированием, моментом; контроль до 16 осей; встроены Ethernet
Технические характеристики
- Функции базовый контроллер, поддерживается установка правосторонних и левосторонних модулей расширения
- Дискретный вход интерфейс ввода с энкодера (±A, ±B, ±Z, питание 5/24)
- Дискретный выход каналы управления двигателями (до 4 осей)
- Разъемы терминалы, DB15
- LED индикаторы POWER, RUN, ERROR, COM1, COM2, CAN, 8 x IN, 4 x OUT
- Напряжение питания 24 В
- Потребляемая мощность 8 Вт
- Тип источника питания внешний, в комплект поставки не входит
- Возможность монтажа DIN-рейка
- Коммуникационные порты ввода/вывода 1 x RS-232, 1 x RS-485, 1 x CANopen
- Протокол связи Modbus ASCII/RTU
- Общее количество портов Ethernet 1
- Рабочая температура 0°С … +55°С
- Габаритные размеры (ШxВxГ) 70x90x60 мм
Артикул: DVP10MC11T
Цена по запросу
- В наличии, шт. 0
- Удал. склад, шт. 0
В зависимости от объема закупки предоставляются скидки.
Свяжитесь с менеджером по продажам.
Цена указана с учетом НДС
- ОПИСАНИЕ
- Документация раздела
DVP10MC11T Управление скоростью, позиционированием, моментом; контроль до 16 осей; встроены Ethernet
DVP-MC Сетевой контроллер движения по протоколу CANOpen.
Основные характеристики:
- Встроенные быстродействующие входы/выходы: 12 (8DI/4DO)
- Память: лестничная диаграмма - 16К шагов, память позиций перемещений - 1 Мб
- Функция E-CAM ("электронный кулачок", до 16 кривых, макс. 2048 точек) и электронный редуктор
- Идеально подходит для вращающихся устройств или устройств типа «летающие ножницы»
- Поддержка функций G-код при вводе данных
- Поддержка G-кодов (6000 строк) и их динамическая загрузка (Modbus 0x7A)
- Адаптирован для многокоординатного движения
- Работа с абсолютными и относительными перемещениями
- Поддержка виртуальных приводов
- Управление скоростью
- Логические и математические инструкции
- Встроенные Ethernet, CANopen, RS-485
- Гибкость применения в промышленных сетях (поддерживает DeviceNet Master/Slave, CANopen Master/Slave, PROFIBUS-DP Slave и многие другие модули)
- Встроееный интерфейс энкодера типа LD, с питанием 5 или 24 VDC, до 250 кГц
- Поддержка высокоскоростного обмена и синхронизации (30 мкс)
- Скорость передачи данных 1 Mб/с
- Повышает точность управления движением
- Поддержка право- и левосторонних модулей расширения
- Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS
Функции контроллера движения:
- Поддержка интерполированного движения по 3-м осям + одна вспомогательная ось (позиционирование)
- Инструкции позиционирования по отдельным осям (до 4-х)
- Функция "электронной передачи" между осями
- Управление 4 приводами с частотой синхронизации 2 мс и 8 приводами с частотой синхронизации 4мс
- Готовые инструкции для барабанной резки и летучих ножниц
