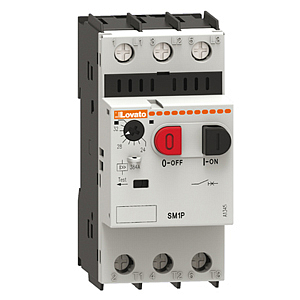

SM1P1000 Автоматический выключатель для Защиты двигателя SM1P 6.3-10A
Технические характеристики
- Пределы регулирования тока 6,3-10 А
- Предельная отключающая способность при 400В, Icu 100 кА
- Рабочая отключающая способность при 400В, Ics 100 кА
- Номинальное напряжение изоляции 690 В
- Номинальная частота 50/60 Гц
- Номинальное импульсное напряжение 6 кВ
- Макс. номинальный ток 40 А
- Мощность рассеивания на фазу 0,7-3,3 Вт
- Полная мощность рассеивания 6-14 Вт
- Ток срабатывания магнитной защиты 13 х In А
- Класс расцепления 10 А
- Крепление На DIN рейку 35 мм
- Установочное положение Любое
- Механическая износостойкость 100 000 циклов
- Электрическая износостойкость 100 000 циклов
- Степень защиты IP20
- Рабочая температура −20°С … +60°С
- Вес 0,350 кг
- Количество в упаковке 5 шт.
- В наличии, шт. 5
- Удал. склад, шт. 90
В зависимости от объема закупки предоставляются скидки.
Свяжитесь с менеджером по продажам.
Цена указана с учетом НДС
- ОПИСАНИЕ
- Документация раздела
SM1P1000 Автоматический выключатель для Защиты двигателя SM1P 6.3-10A
Автоматические выключатели серии SM1P для защиты двигателей с высокой отключающей способностью. Регулировки в диапазоне от 0,1 до 40А позволяют осуществлять управление и защиту двигателей мощностью до 22 кВт (при напряжении 400 В). Выключатели SM1P имеют размеры, соответствующие стандарту DIN43880, позволяющие устанавливать их во все модульные шкафы, имеющиеся на рынке.
Основные характеристики автоматических выключателей серии SM1Р:
- Установка на переднюю панель модульных щитов для быстрого доступа к кнопкам, во избежание открытия дверок щитка не техническим персоналом.
- Вспомогательные и сигнальные контакты и расцепители совместимы с модульными щитами.
- Диапазон регулирования 0,1...40A
- Отключающая способность Icu при 400 В; от 100 А до 10 кА.
- Пригодны для установки в модульных шкафах.
- Автоматы с малыми габаритами и малой стоимостью.
- Пластиковые детали соответствуют стандарту IEC/EN 60335 для бытового и аналогичного применения. Могут применяться в учреждениях общественного питания.
- Пластиковые детали соответствуют стандарту EN 45545: применение под воздействием огня и дыма. Пригодны для использования на железнодорожных системах.
Замена автоматических выключателей, снятых с производства
|
Диапазон в Амперах |
Сняты с производства |
Замена на новые серии |
||||
|
SM1A |
SM1B |
SM1C |
LMS25 |
Управление кнопками |
Управление поворотной ручкой SM1R |
|
0,1…0,16 |
- |
11SM1B00 |
11SM1C00 |
11LMS25016T |
SM1P0016 |
SM1R0016 |
0,16…0,25 |
- |
11SM1B04 |
11SM1C04 |
11LMS25025T |
SM1P0025 |
SM1R0025 |
0,25…0,4 |
- |
11SM1B08 |
11SM1C08 |
11LMS2504T |
SM1P0040 |
SM1R0040 |
0,4…0,63 |
- |
11SM1B12 |
11SM1C12 |
11LMS25063T |
SM1P0063 |
SM1R0063 |
0,63…1 |
- |
11SM1B16 |
11SM1C16 |
11LMS251T |
SM1P0100 |
SM1R0100 |
1…1,6 |
- |
11SM1B20 |
11SM1C20 |
11LMS251V6T |
SM1P0160 |
SM1R0160 |
1,6…2,5 |
- |
11SM1B24 |
11SM1C24 |
11LMS252V5T |
SM1P0250 |
SM1R0250 |
2,5…4 |
- |
11SM1B28 |
11SM1C28 |
11LMS254T |
SM1P0400 |
SM1R0400 |
4…6,3 |
- |
11SM1B32 |
11SM1C32 |
11LMS256V3T |
SM1P0650 |
SM1R0650 |
6,3…10 |
- |
11SM1B36 |
11SM1C36 |
11LMS2510T |
SM1P1000 |
SM1R1000 |
9…14 |
11SM1A40 |
11SM1B40 |
11SM1C40 |
11LMS2516T (10…16) |
SM1P1400 |
SM1R1400 |
13…18 |
11SM1A44 |
11SM1B44 |
11SM1C44 |
11LMS2516T (10…16) |
SM1P1800 |
SM1R1800 |
17…23 |
11SM1A48 |
11SM1B48 |
11SM1C48 |
11LMS2520T (16…20) |
SM1P2300 |
SM1R2300 |
20…25 |
11SM1A52 |
11SM1B52 |
11SM1C52 |
11LMS2525T (20…25) |
SM1P2500 |
SM1R2500 |
24…32 |
11SM1A56 |
11SM1B56 |
11SM1C56 |
- |
SM1P3200 |
SM1R3200 |
|
|
|
|
|
||
