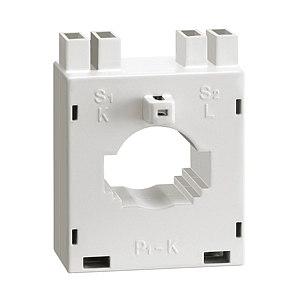

DM2T 0250 ТРАНСФОРМАТОР ТОКА 250А КАБЕЛЬ ф23мм

Технические характеристики

Исполнение С отверстием для кабеля Ø23 мм, для шин 30 x 10 мм, 25 x 12,5 мм, 20 x 15 мм
Первичный ток 250 А
Вторичный ток 5 А
Рабочая частота 50/60 Гц
Номинальное напряжение изоляции 720 В
Постоянный ток перегрузки 120% номинального значения
Номинальный динамический ток 2,5 Ith за 1 секунду
Воздушная изоляция Класс Е
Способ монтажа На DIN-рейку 35 мм или на винтовые крепления
Зажимы для подключения Faston
Степень защиты IP30
Рабочая температура −25°С … +50°С
Количество в упаковке 1 шт
Вес 0,130 кг

Артикул: DM2T0250

2 413.00 руб

В наличии, шт. 2
Удал. склад, шт. 1

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

DM2T 0250 ТРАНСФОРМАТОР ТОКА 250А КАБЕЛЬ ф23мм

Трансформаторы тока серии DM предназначены для снижения тока в электрических цепях до значения 5 A, что делает возможным подключение к этим цепям цифровых мультиметров или защитных реле, тем самым существенно расширяет возможности применения измерительных приборов и реле в промышленности. Трансформаторы тока DM не имеют первичной обмотки и отлично подходят для использования при высоких значениях первичного тока, от 50 A и выше. Количество проходов первичного кабеля не влияет на точность измерений, но снижает значения как первичного, так и вторичного тока.

Компания Lovato Electric выпускает трансформаторы тока с отверстием и открытого типа. Трансформаторы с отверстием рассчитаны на номинальный первичный ток 50-4000 А и могут использоваться для электрических кабелей диаметром 22 мм, 23 мм, 28 мм, 30 мм, 86 мм, а так же для шин 40x10 мм, 30x20 мм, 25x25 мм, 20x10 мм и 30x10 мм, 100x30 мм, 80x50 мм и 70x60 мм. Исполнения с сертификатом UTF поставляются по отдельному заказу.

Открытые трансформаторы тока используются при значениях первичного тока 250-4000 А и подходят для электрических шин 50x60 мм, 80x80 мм, 80x120 мм и 80x160 мм.

Технические характеристики трансформаторов тока:

Рабочая частота: 50-60 Гц
Номинальный первичный ток: 50-4000 А или 250-4000 А в зависимости от модификации трансформатора
Вторичный ток: 5 А
Постоянная перегрузка по току: 120 % номинального значения
Напряжение изоляции, Ui: 720 В
Номинальный термический ток короткого замыкания, Ith: 40-60 кратное значение номинального тока за 1 секунду
Внешняя изоляция в воздухе: класс Е
Подключение: фастон для DM2T и DM3T, винтовые зажимы для DM0T, DM4T и DM5T
Пломбируемые крышки для клемм для трансформаторов DM0T, DM4T и DM5T
Возможность установки на DIN рейку 35 мм или на винтовые крепления (элементы креплений поставляются серийно)
Рабочая температура: -25...+50 °C
Степень защиты: IP30
Соответствуют стандартам: IEC/EN 60044-1
