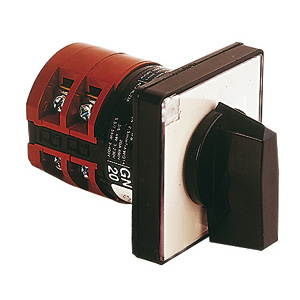

7 GN12 11 U ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ДВИГАТЕЛЕЙ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С УСТАНОВКОЙ НА ПЕРЕДНЮЮ ПАНЕЛЬ

Технические характеристики

Исполнение Для двигателей, с установкой на переднюю панель
Размеры передней панели 48 x 48 мм
Тип переключателя и схема переключения Реверсивный трехполюсный с 3-элементами, схема 11
Количество положений 3
Максимальная мощность двигателя (AC23A, 380 ~ 440VAC) 5,5 кВт
Номинальный тепловой ток Ith 16 А
Номинальный рабочий ток Ie (AC1/AC21A) 12 А
Номинальное напряжение изоляции Ui 690 В
Номинальное импульсное перенапряжение Uimp 6 кВ
Материал контактов Сплав серебра
Тип соединения Винтовые клеммы М3
Степень защиты передней панели IP40 или IP65 с опциональной фронтальной панелью
Степень защиты контактов IP00
Механическая износостойкость 3x10ˆ6 циклов
Рабочая температура −25°С … +55°С
Вес 0,216 кг
Количество в упаковке 1 шт

Артикул: 7GN1211U

3 631.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

7 GN12 11 U ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ДВИГАТЕЛЕЙ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С УСТАНОВКОЙ НА ПЕРЕДНЮЮ ПАНЕЛЬ

Кулачковые переключатели серии GN, исполнение U для двигателей предназначены для непосредственного запуска или остановки работы однофазных и трехфазных электрических двигателей. Они также используются в качестве переключателей звезда-треугольник, реверсивных переключателей, переключателей полюсов электродвигателя. К преимуществам переключателей этой серии можно отнести их компактные размеры, высокую коммутационную и механическую износостойкость. Для изготовления кулачковых переключателей серии GN применяются изоляционные материалы самого высокого качества, а контакты изготавливаются из сплава серебра. Переключатели этой серии могут эксплуатироваться в самых сложных условиях, так как имеют высокую степень защищенности от различных воздействий внешней среды.

Номинальный ток Ith: 16-125 Aмпер
Высокая электрическая и механическая износостойкость
Угол поворота: 30°, 45°, 60°, 90°
Контакты из сплава серебра с двойным размыканием
Кабельные вводы сверху и снизу, продавливаемые резьбовые отверстия
Степень защиты: IP40 или IP65 (с опциональной накладкой)
Степень защиты контактов: IP00

Дополнительно можно заказать следующие опции:

Фронтальная панель со степенью защиты IP65: добавить "51" в конце кода заказа.
Фронтальная панель увеличенного размера для GN12-20-25 (от 48 x 48 мм до 65 x 65 мм): добавить "H" в код заказа после величины номинального тока переключателя.
Фронтальная панель увеличенного размера для GN32-40-63 (от 65 x 65 мм до 90 x 90 мм): добавить "H" в код заказа после величины номинального тока переключателя.

Помимо стандартных версий, возможна поставка кулачковых переключателей с индивидуальными схемами переключения под ваши требования. Заполните форму и пришлите копию нам. Скачать форму запроса.
