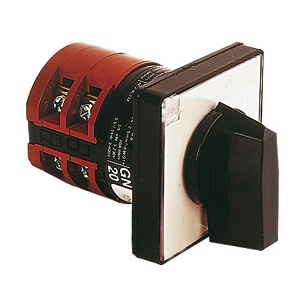

7 GN125 53 U ПЕРЕКЛЮЧАТЕЛЬ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С УСТАНОВКОЙ НА ПЕРЕДНЮЮ ПАНЕЛЬ

Технические характеристики

Исполнение Для установки на переднюю панель
Размеры передней панели 90 x 90 мм
Количество полюсов 3
Количество положений 3
Количество элементов 3
Схема переключения Схема 53
Номинальный тепловой ток Ith 125 А
Номинальный рабочий ток Ie (AC1/AC21A) 125 А
Номинальное напряжение изоляции Ui 690 В
Номинальное импульсное перенапряжение Uimp 8 кВ
Материал контактов Сплав серебра
Тип соединения Винтовые клеммы М2x5
Степень защиты передней панели IP40
Степень защиты контактов IP00
Механическая износостойкость 1x10ˆ6 циклов
Рабочая температура −25°С … +55°С
Вес 1,036 кг
Количество в упаковке 1 шт

Артикул: 7GN12553U

47 253.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

7 GN125 53 U ПЕРЕКЛЮЧАТЕЛЬ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С УСТАНОВКОЙ НА ПЕРЕДНЮЮ ПАНЕЛЬ

Кулачковые переключатели сети серии GN, исполнение U, могут использоваться для переключения во вспомогательных и основных электрических цепях различных устройств и оборудования. К преимуществам выключателей этой серии можно отнести их компактные размеры, высокую коммутационную и механическую износостойкость. Для изготовления кулачковых переключателей серии GN применяются изоляционные материалы самого высокого качества, а контакты изготавливаются из сплава серебра. Переключатели этой серии могут эксплуатироваться в самых сложных условиях, так как имеют высокую степень защищенности от различных воздействий внешней среды.

Номинальный ток Ith: 16-125 Aмпер
Высокая электрическая и механическая износостойкость
Угол поворота: 30°, 45°, 60°, 90°
Контакты из сплава серебра с двойным размыканием
Степень защиты: IP40 или IP65 (с опциональной накладкой)
Степень защиты контактов: IP00

Дополнительно можно заказать следующие опции:

Фронтальная панель со степенью защиты IP65: добавить "51" в конце кода заказа.
Фронтальная панель увеличенного размера для GN12-20-25 (от 48 x 48 мм до 65 x 65 мм): добавить "H" в код заказа после величины номинального тока переключателя.
Фронтальная панель увеличенного размера для GN32-40-63 (от 65 x 65 мм до 90 x 90 мм): добавить "H" в код заказа после величины номинального тока переключателя.

Помимо стандартных версий, возможна поставка кулачковых переключателей с индивидуальными схемами переключения под ваши требования. Заполните форму и пришлите копию нам. Скачать форму запроса.
