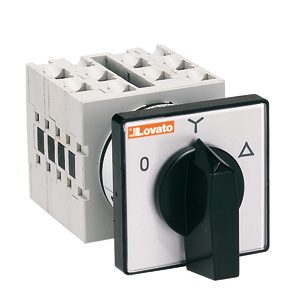

GX32 26 U ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ДВИГАТЕЛЕЙ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С ВОЗВРАТОМ В ПОЛОЖЕНИЕ 0 С УСТАНОВК

Технические характеристики

Исполнение Для двигателей, с установкой на переднюю панель
Размеры передней панели 65 x 65 мм
Тип переключателя и схема переключения Трехполюсный реверсивный переключатель с автовозвратом в положение “0” с 3 элементами, схема 26
Количество положений 3
Максимальная мощность двигателя (AC23A, 380 ~ 440VAC) 15 кВт
Номинальный тепловой ток Ith 32 А
Номинальный рабочий ток Ie (AC1/AC21A) 32 А
Номинальное напряжение изоляции Ui 690 В
Номинальное импульсное перенапряжение Uimp 6 кВ
Материал контактов Сплав серебра
Тип соединения Винтовые клеммы М3
Степень защиты передней панели IP65
Степень защиты контактов IP20
Механическая износостойкость 5x10ˆ6 циклов
Рабочая температура −25°С … +55°С
Вес 0,320 кг
Количество в упаковке 1 шт

Артикул: GX3226U

8 303.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

GX32 26 U ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ДВИГАТЕЛЕЙ ТРЕХПОЛЮСНЫЙ 3 ПОЛОЖЕНИЯ С ВОЗВРАТОМ В ПОЛОЖЕНИЕ 0 С УСТАНОВК

Кулачковые переключатели серии GX, исполнение U для двигателей предназначены для непосредственного запуска или остановки работы однофазных и трехфазных электрических двигателей. Они также используются в качестве переключателей звезда-треугольник, реверсивных переключателей, переключателей полюсов электродвигателя. К преимуществам переключателей этой серии можно отнести их компактные размеры, высокую коммутационную и механическую износостойкость. Для изготовления кулачковых переключателей серии GX применяются изоляционные материалы самого высокого качества, а контакты изготавливаются из сплава серебра. Переключатели этой серии могут эксплуатироваться в самых сложных условиях, так как имеют высокую степень защищенности от различных воздействий внешней среды.

Номинальный ток Ith: 16-40 Aмпер
Высокая электрическая и механическая износостойкость
Угол поворота: 30°, 45°, 60°, 90°
Контакты из сплава серебра с двойным размыканием
Кабельные вводы сверху и снизу, продавливаемые резьбовые отверстия
Степень защиты передней панели: IP65
Степень защиты контактов: IP20

Дополнительно можно заказать следующие опции:

Фронтальная панель увеличенного размера для GX16-20 (от 48 x 48 мм до 65 x 65 мм): добавить "H" в код заказа после величины номинального тока переключателя.
Фронтальная панель увеличенного размера для GX32-40 (от 65 x 65 мм до 90 x 90 мм): добавить "H" в код заказа после величины номинального тока переключателя.

Помимо стандартных версий, возможна поставка кулачковых переключателей с индивидуальными схемами переключения под ваши требования. Заполните форму и пришлите копию нам. Скачать форму запроса.
