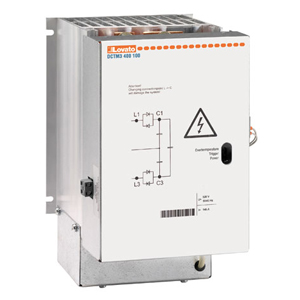

DCTM3400100 Тиристорный модуль 100KVAR 400/525VAC

Технические характеристики

Число контролируемых фаз 2
Мощность ступени при 400 VAC 100 кВАр
Номинальное напряжение питания (Us) 400 ~ 525 VAC ±10%
Номинальный ток Ie 144 А
Номинальная частота 50/60 Гц
Максимальное обратное напряжение 2800 VAC
Вспомогательное напряжение 230 VAC ±10%
Напряжение питания цепи управления 8 ~ 30 VDC
Максимальная потребляемая мощность 9 ВА
Способ охлаждения Принудительная вентиляция
Напряжение питания вентилятора 230 VAC ±10%
Материал корпуса Металл
Защита от перегрева C помощью встроенного датчика
Защита от перегрузки по току в конденсаторах при подключении Есть
Возможность использования в системах динамической коррекции коэффициента мощности Есть
Подключение при прохождении тока через ноль (zero-crossing) Есть
Светодиодная индикация срабатывания Есть
Индикация наличия вспомогательного напряжения питания Есть
Индикация аварийного сигнала Есть
Степень защиты IP10
Рабочая температура −10°С … +45°С (при Ie <190 A)
Вес 5,600 кг
Количество в упаковке 1 шт

Артикул: DCTM3400100

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

DCTM3400100 Тиристорный модуль 100KVAR 400/525VAC

Тиристорные модули серии DCTM используются для динамической коррекции коэффициента мощности в системах, характеризуемых быстрыми изменениями реактивной составляющей. Модули этой серии имеют ступени мощностью 30 кВАр, 50 кВАр и 100 кВАр. Они обеспечивают быструю коррекцию и имеют высокую долговечность и быстрый отклик.

Преимуществами тиристорных модулей серии DCTM являются:

Рабочее напряжение 400-525 VAC
Ступени мощностью: 30 кВАр, 50 кВАр и 100 кВАр
Подключение при прохождении тока через ноль (zero-crossing)
Защита от перегрузки по току в конденсаторах при подключении
Защита от перегрева с помощью встроенного датчика
Светодиодная индикация
Принудительная вентиляция для тиристорных модулей мощностью 100 кВАр
Рабочая температура: -10...+45°C
Возможность использования при более высоких температурах с понижением номинальной мощности
Степень защиты: IP10
