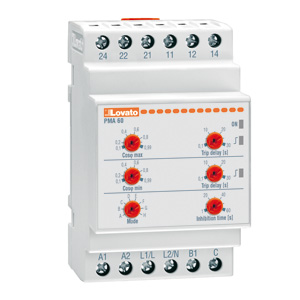

PMA60A240 Реле сдвига фаз 220-240VAC

Технические характеристики

Исполнение Для однофазной и трехфазной сети
Тип корпуса Модульный, 3 модуля DIN43880
Номинальный ток, Ie 16 А
Номинальная частота 50/60 Гц ±5%
Номинальное контролируемое напряжение, Ue 80 ~ 660 VAC
Номинальный контролируемый ток 0,1 ~ 16 А
Вспомогательное напряжение питания, Us 220 ~ 240 VAC
Номинальное напряжение изоляции, Ui 600 VAC
Номинальное импульсное напряжение, Uimp 6 кВ
Максимальная потребляемая мощность 4,4 ВА
Выдерживаемая перегрузка 5Ie в течение 1 с, 160 A в течение 10 мс, 16 A непрерывно
Настраиваемое срабатывание по cosφ 0,1 ~ 0,99 cosφ
Настраиваемое время срабатывания 0,1 ~ 30 c
Настраиваемое время задержки 1 ~ 16 c
Время срабатывания при обрыве фазы 60 мс
Подключение Прямое или через трансформатор тока
Количество реле 2
Тип контактов реле 1 перекидной контакт (8 А, 250 VAC)
Выбор режима работы (однофазный или трехфазный) Есть
Светодиодная индикация наличия питания/задержки Есть
Светодиодная индикация срабатывания реле Есть
Материал корпуса Самозатухающий полиамид
Способ монтажа На DIN-рейку 35 мм
Электрическая износостойкость 10ˆ5 циклов
Механическая износостойкость 30x10ˆ6 циклов
Степень защиты IP40 для передней панели при установке в корпусе или на электрощите с защитой IP40, IP20 для клемм
Рабочая температура −20°С … +60°С
Вес 0,254 кг
Количество в упаковке 1 шт

Артикул: PMA60A240

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

PMA60A240 Реле сдвига фаз 220-240VAC

Реле контроля сдвига фаз PMA60 применяются для однофазных и трехфазных сетей и предназначено для защиты различных электрических установок при несимметричных коротких замыканиях. Реле этой серии позволяют контролировать напряжение фаз и угол сдвига фаз между векторами напряжения на линии питания, тем самым предотвращая выход этих параметров за допустимые пределы.

Основными характеристиками реле контроля сдвига фаз являются:

Питание реле напряжением переменного тока
Контроль минимального и максимального напряжения фаз
Возможность настройки значений cos φ
Автоматическая или ручная переустановка (ручная переустановка путем отключения напряжения питания реле)
Подключение: прямое до номинального тока 16 А или через трансформатор тока
Пределы контролируемого напряжения: 80- 660 VAC
Пределы контролируемого тока: 0,1-16 A
Высокая точность срабатывания
2 независимых релейных выхода
2 конфигурируемых перекидных контакта на выходе
Модульный корпус DIN 43880 (3 модуля)
Степень защиты: IP40 (передняя панель), IP20 (контакты)
