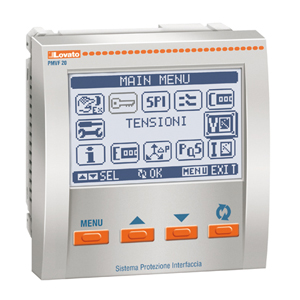

PMVF20 Система защиты устройств сопряжения

Технические характеристики

• Исполнение Для трехфазных сетей низкого напряжения с нейтралью и без нейтрали
• Тип корпуса Встариваемый, 96 x 96 мм
• Номинальное напряжение питания 100 ~ 400 VAC или 110 ~ 250 VDC
• Диапазон частоты напряжения питания 45 ~ 55 Гц
• Время устойчивости к кратковременным сбоям питания ≤50 мс при 110 VAC; ≤200 мс при 230 VAC
• Номинальное контролируемое напряжение 400 VAC L-L; 230 VAC L-N 50 Гц
• Диапазон контролируемого напряжения 20 ~ 480 VAC L-L; 10 ~ 276 VAC L-N
• Диапазон контролируемой частоты 45 ~ 55 Гц
• Номинальный контролируемый ток 1 A или 5 А (программируется)
• Диапазон контролируемого тока Для 5 A: 0,01 ~ 6 A; для 1 A: 0,01 ~ 1,2 A
• Тип измерения Измерение действующего значения (RMS)
• Максимальная непрерывная перегрузка по току ±20% In
• Максимальная кратковременная перегрузка по току 50 А в течение 1 с
• Собственное потребление ≤0,6 Вт на фазу
• Количество релейных выходов 2
• Тип контактов реле 1 перекидной контакт для каждого выхода (5 А, 250 VAC; 5А, 30VDC)
• Количество цифровых входов 4
• Тип цифровых входов NPN (24 VDC, 7 мА)
• Число клемм для подключения внешних трнсформаторов тока 6
• Возможность расширения При помощи опциональных модулей расширения EXР
• Интерфейс связи USB, RS232, RS485, Ethernet При помощи опциональных модулей расширения EXР
• Материал корпуса Полиамид
• Тип подключения Винтовые съемные клеммы, для цепи измерения тока винтовые неснимаемые клеммы
• Степень защиты IP65 с фронтальной стороны, IP20 для клемм
• Вес 0,568 кг
• Количество в упаковке 1 шт
