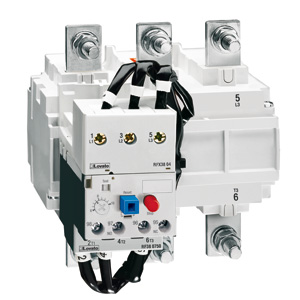

RFN420300 Тепловое реле 180-300A MAN-AUTO

Технические характеристики

Исполнение Без контроля обрыва фазы
Пределы регулирования тока 180 ~ 300 А
Номинальное напряжение изоляции силовой цепи Ui 1000 В
Номинальное выдерживаемое импульсное перенапряжение Uimp 6 кВ
Рабочая частота 50/60 Гц
Мощность рассеивания на фазу 0,7 ~ 2,4 Вт
Конфигурация вспомогательных встроенных контактов NO + NC
Номинальное напряжение изоляции вспомогательной цепи 690 В
Конвекционный тепловой ток Ith вспомогательной цепи 10 А
Индикатор срабатывания Кнопка "Test"
Переустановка Ручная или автоматическая
Подключение Через трансформатор тока (входит в комплект поставки)
Тип соединения основной цепи Винт M10 с плоской шайбой
Тип соединения вспомогательной цепи Винтовой зажим с плоской шайбой
Монтажное положение Стандартное: в вертикальной плоскости, допустимое: ±30°
Способ установки На контактор или отдельно
Рабочая температура −25°С … +60°С
Вес 2,460 кг
Количество в упаковке 1 шт

Артикул: RFN420300

61 266.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

RFN420300 Тепловое реле 180-300A MAN-AUTO

Тепловые реле используются в комплекте с магнитным пускателем и предназначены для защиты электродвигателей от перегрузок. Имеют встроенную функцию защиты от перекоса фаз. Тепловые реле для контакторов серии B удобно подсоединяются к контактору, его вспомогательный контакт подсоединяется к клемме катушки контактора через жесткий вывод. Таким образом, монтаж реле полностью осуществляется в ходе одной операции без необходимости выполнения других соединений. Тепловые реле RF38 поставляются в конфигурации с ручной переустановкой. Выдавливание пластинки, расположенной под кнопкой “Reset”, позволяет выбрать конфигурацию с автоматической переустановкой. Фронтальные предохранительные крышки и крышки для пломбирования защищают тепловые реле от несанкционированных изменений калибровки и случайных нажатий кнопок.
