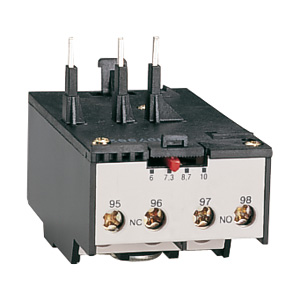

11RFNA9023 Тепловое реле RFNA9 0.14-0.23A

Технические характеристики

Исполнение Без контроля обрыва фазы
Пределы регулирования тока 0,14 ~ 0,23 А
Номинальное напряжение изоляции силовой цепи Ui 690 В
Номинальное выдерживаемое импульсное перенапряжение Uimp 8 кВ
Рабочая частота 0 ~ 400 Гц
Мощность рассеивания на фазу 0,7 ~ 2,4 Вт
Конфигурация вспомогательных встроенных контактов NO + NC
Номинальное напряжение изоляции вспомогательной цепи 690 В
Конвекционный тепловой ток Ith вспомогательной цепи 10 А
Индикатор срабатывания Кнопка "Test"
Переустановка Автоматическая
Подключение Прямое на контактор
Тип соединения основной цепи Винт М4 и скоба
Тип соединения вспомогательной цепи Винтовой зажим с плоской шайбой
Монтажное положение Стандартное: в вертикальной плоскости, допустимое: ±30°
Способ установки На контактор или отдельно
Рабочая температура −20°С … +55°С
Вес 0,123 кг
Количество в упаковке 1 шт

Артикул: 11RFNA9023

8 067.00 руб

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

11RFNA9023 Тепловое реле RFNA9 0.14-0.23A

Тепловые реле используются в комплекте с магнитным пускателем и предназначены для защиты электродвигателей от перегрузок. Имеют встроенную функцию защиты от перекоса фаз. Тепловые реле для миниконтакторов серии BG удобно подсоединяются к контактору, его вспомогательный контакт подсоединяется к клемме катушки контактора через жесткий вывод. Таким образом, монтаж реле полностью осуществляется в ходе одной операции без необходимости выполнения других соединений. Тепловые реле для миниконтакторов в зависимости от модификации имеют ручную или автоматическую переустановку.

Установка непосредственно на миниконтакторы BG06, BG09, BG12
Диапазон регулирования тока: 0,09-15 А в зависимости от модификации теплового реле
Нечувствительные к обрыву фазы
Ручная или автоматическая переустановка
