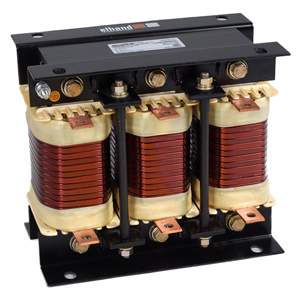

ED3N - 0,12/120 Сетевой дроссель (для 55 кВт)

Технические характеристики

Исполнение С
Ток 120 А
Частота первой гармоники 50 Гц
Индуктивность 0,12 мГн
Перегрузка, In 110%
Токовые клеммы Медные шины
Номинальное напряжение, Un 400 В
Падение напряжения, Un 2%
Класс изоляции F(155°С) - стандартно
Степень защиты IP00
Рабочая температура 40°С
Габаритные размеры (ДхШхВ) 208x110x181 мм
Вес 9,2 кг

Артикул: ED3N-0,12/120

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 10

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

ED3N - 0,12/120 Сетевой дроссель (для 55 кВт)

Сетевые дроссели серии ED3N устанавливаются на входе преобразователей частоты и применяются для:

Повышения коэффициента мощности, потребляемой преобразователем частоты от сети 1x220/3x380 В 50 Гц, за счет снижения высокочастотных гармоник (со 2-й до 5-й) в токе, потребляемом от сети.
Защиты преобразователя частоты (диодов и тиристоров выпрямителя) от бросков тока при переходных процессах в питающей сети и нагрузке преобразователя, особенно при резком скачке сетевого напряжения, который бывает при отключении мощных асинхронных двигателей.
Использование сетевых дросселей необходимо при питании от сети, к которой подключены другие нелинейные элементы (тиристорные регуляторы мощности, привод постоянного тока), создающие существенные искажения.
Сетевой дроссель необходимо применять, если мощность источника питания преобразователя частоты более 500 кВА и превышает по мощности в 6 и более раз мощность преобразователя частоты, или длина кабеля между источником питания и преобразователем менее 10 метров. Во входной цепи преобразователя частоты возможны черезмерные пиковые токи, которые могут привести к выходу из строя входного выпрямительного моста.

Общие характеристики сетевые дросселей серии ED3N:

Дроссели изготавливаются согласно нормам: EN/IEC 60289; EN/IEC 61558-2-20
Класс изоляции: F(155^oC) - стандартно
Климатическое исполнение /окружающей среды: C1/E0 - материковое исполнение, C2/E1 - морское исполнение
Частота первой гармоники: 50 Гц
Номинальное напряжение: U_n=400 B
Перегрузки: 110% I_n
Падение напряжения: 2% U_n
Токовые клеммы: винтовые зажимы или кабельные наконечники
Крепеж: при помощи крепёжных уголков
Температура окружающей среды: 40^oC
Степень защиты: IP00
