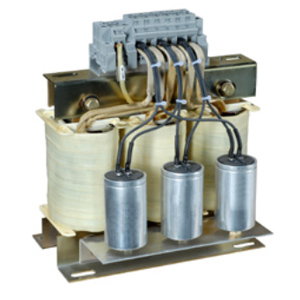

EF3LC-1,75/34 Синус-фильтр

Технические характеристики

Исполнение А
Индуктивность 1,75 мГн
Ток 34 А
Класс изолюции F(155°С) - стандартно
Температура окружающей среды 40°С
Номинальная частота 50 Гц
Частота ШИМ ≥4 кГц
Номинальное напряжение 400В
Содержание высших гармоник THDu в выходном режиме ≤5%
Перегрузки 110% Ih
Допустимые перегрузки по току 150% In 1 мин; 200% In 0,5 мин
Напр. Короткого замыкания 8%
Степень защиты IP00
Крепеж При помощи крепежных уголков

Артикул: EF3LC-1,75/34

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

EF3LC-1,75/34 Синус-фильтр

Синус-фильтры EF3LC применяются с целью защиты изоляции мотора, повышения их срока службы и уменьшения уровня шума мотора, который получает питание от преобразователя частоты. Синус-фильтры устанавливаются на выходе преобразователя и изменяют форму выходного напряжения, сформированного посредством ШИМ на синусоидальную, устраняя высшие гармоники, которые создают дополнительные потери в кабельной линии и в двигателе. Использование синус-фильтра позволяет применять неэкранированные моторные кабели значительной длины.

Возможно исполнение синус-фильтров с отводами, заканчивающимися клеммами под винт, кабельными клеммами или токовыми шинами в зависимости от величины номинального тока.

Технические характеристики синус-фильтра EF3LC:

Фильтры LC изготавливаются согласно нормам: EN/IEC 60289; EN/IEC 61558-2-20
Класс изоляции: F(155°C) - стандартно
Климатическое исполнение/окружающей среды: C1/E0 - материковое исполнение, C2/E1 - морское исполнение
Температура окружающей среды: 40°С
Степень защиты: IP00
Номинальная частота: 50 Гц
Частота ШИМ: >= 4 kГц
Ном. напряжение: Un=400 B
Содержание высших гармоник THDu в выходном напряжении: не более 5%
Перегрузки: 110%In
Напр. короткого замыкания: 8%
Токовые клеммы: винтовые зажимы, кабельные наконечники или медные шины
Крепеж: при помощи крепёжных уголков
