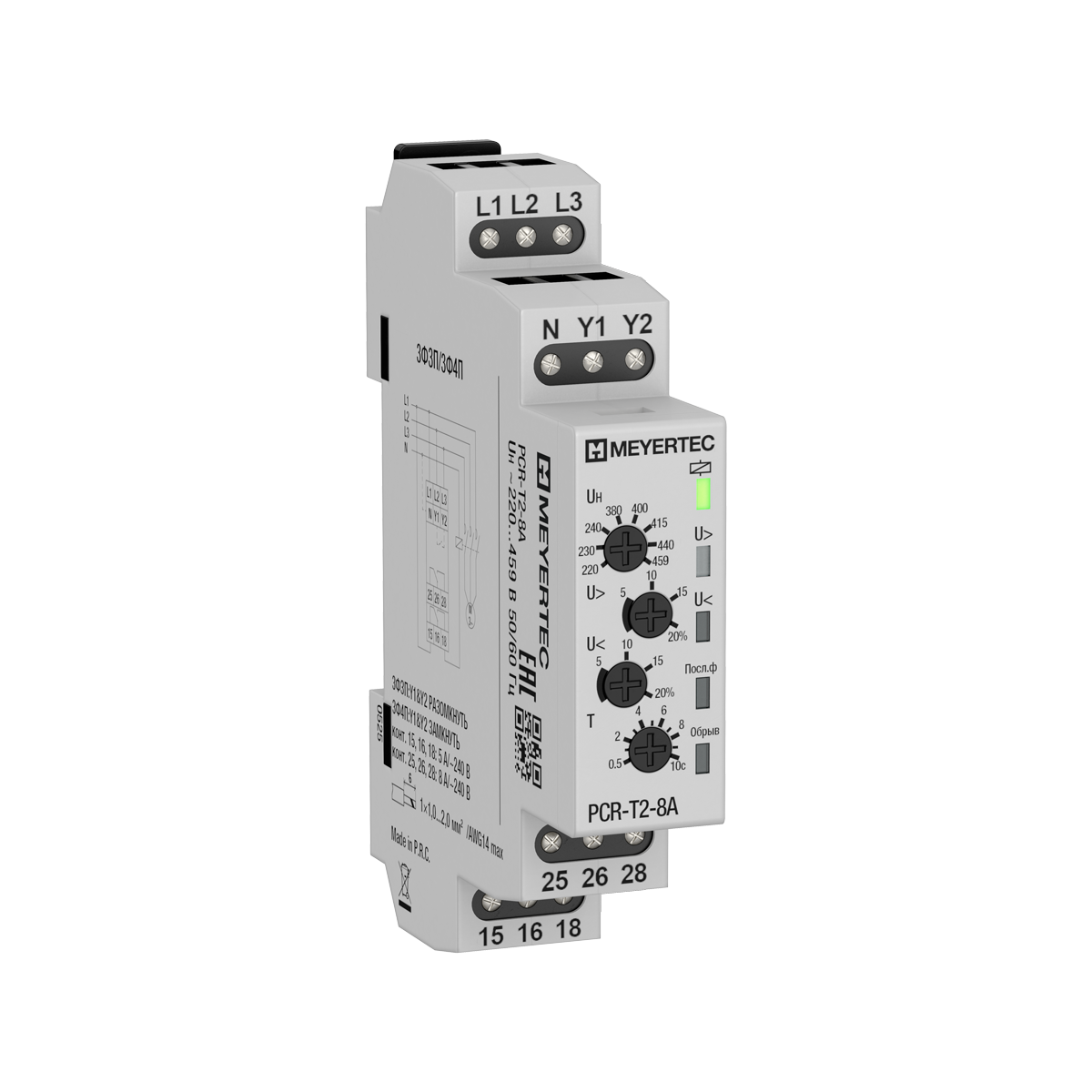

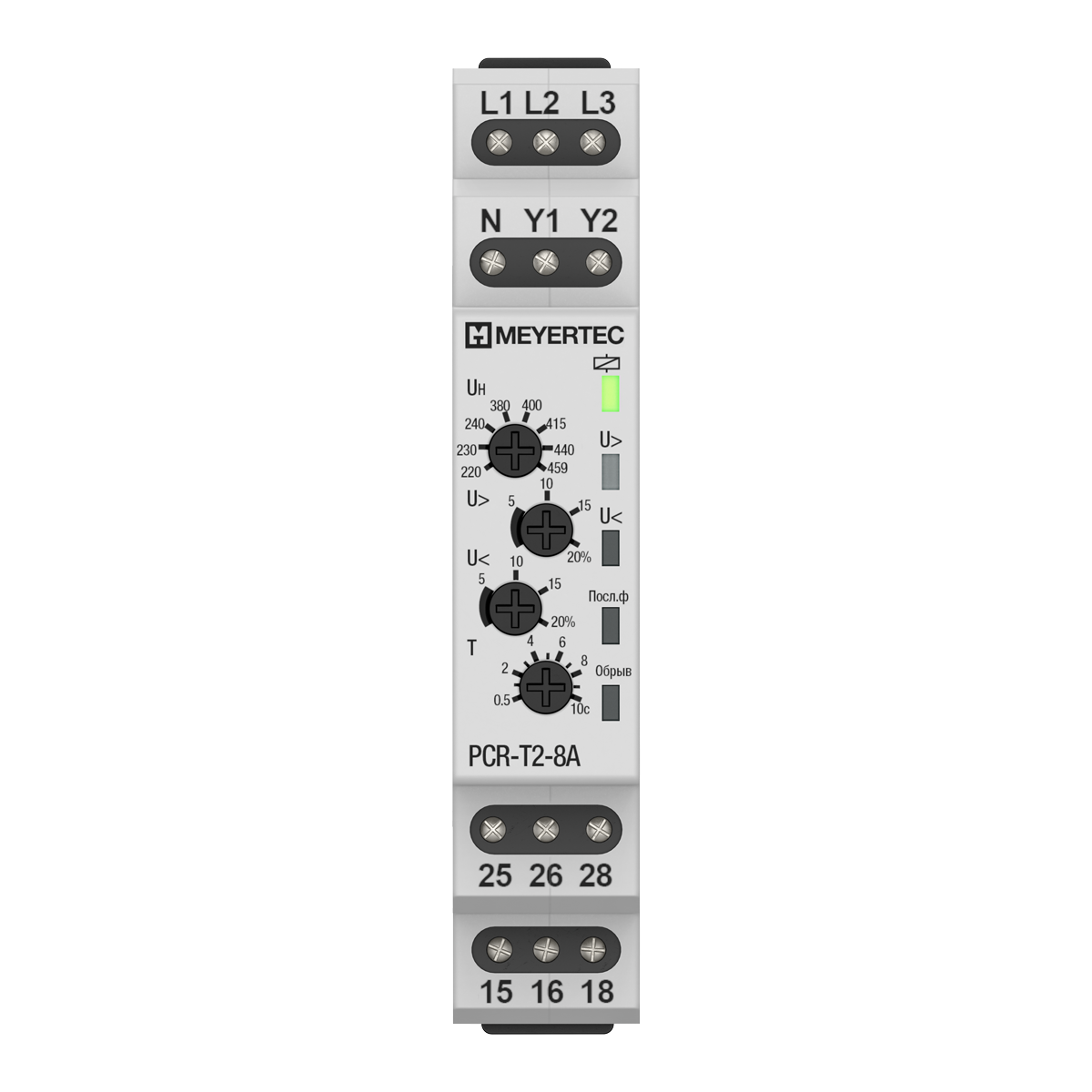

PCR-T2-8A Реле контроля фаз PCR-Т2-8А, AC 220-459 В

Технические характеристики

Количество (тип) контактных групп реле 2 (SPDT)
Нагрузочная способность выходных контактов реле 8 А / ~240 В
Номинальные значения линейных напряжений трехфазной сети (Uн)* 220, 230, 240, 380, 400, 415, 440, 459 В
Диапазон фазных напряжений 127...254 В
Частота питающей сети 47...63 Гц
Потребляемая мощность, не более 3 Вт
Диапазон установки порога включения защиты по пониженному напряжению (U<)* 5...20 % Uн
Пороговое значение срабатывания защиты по перекосу фаз 10 %
Гистерезис 10 В
Время включения после подачи питания, не более 3 с
Время задержки включения защиты (Tвкл) по перенапряжению* 0,5...10 с
Время задержки включения защиты (Tвкл) по пониженному напряжению* 0,5...10 с
Время задержки включения защиты (Tвкл) по перекосу фаз* 0,5...10 с
Время задержки включения защиты (Tвкл) при обрыве фазы или нейтрали и неверной последовательности подключения фаз, не более 0,5 с
Время задержки выключения защиты (Твыкл), не более 3 с
Погрешность установки пороговых значений, не более ±10 % от диапазона установки
Ошибка повторяемости, не более 2 %
Степень загрязнения по ГОСТ Р 50030.1 2
Электрическая прочность изоляции между цепями питания и контактами реле 2000 В
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Срок гарантийного обслуживания 2 года
Механический ресурс, не менее 1×107 циклов
Электрический ресурс, не менее 1×105 циклов
Максимальное сечение проводов, подключаемых к клеммам групп контактов SPDT 2,0 мм2 / 14 AWG
Максимальное сечение проводов, подключаемых к клеммам L1, L2, L3, N, Y1, Y2 2,5 мм2
Способ монтажа DIN-рейка, 35 мм
Масса, не более 75 г

Артикул: 156234

3 660.00 руб

В наличии, шт. 0
Удал. склад, шт.

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

PCR-T2-8A Реле контроля фаз PCR-Т2-8А, AC 220-459 В

Модульное реле контроля фаз MEYERTEC PCR предназначено для надёжного контроля параметров трёхфазной сети до 1000 В.

Устройство отслеживает обрыв, перекос и чередование фаз, наличие нейтрали, а также уровни перенапряжения и провала напряжения с заданной выдержкой времени срабатывания. При выявлении отклонений реле автоматически отключает нагрузку, предотвращая повреждение оборудования.

Применяется для защиты трехфазных электродвигателей и другого промышленного электрооборудования, снижает риски аварий и сокращает расходы на ремонт.

Преимущества

Универсальное подключение - одна модель реле подходит для 3- и 4-проводных сетей, упрощая подбор и монтаж.
Отдельная индикация аварий - каждый тип аварии отображается отдельным светодиодом с переменным свечением — для быстрой диагностики.
Выдержка времени срабатывания - защищает от кратковременных помех и ложных срабатываний за счёт заданной задержки.
Контроль обрыва нейтрали - обеспечивает дополнительную защиту при обрыве нулевого проводника.
Компактный корпус - экономит место в шкафу управления — удобно для модернизации и нового монтажа.
